商品信息
基本参数
-
产地浙江
-
品牌
-
产品型号
-
产品操作
-
产品应用范围
-
产品材料等级
-
产品表面处理
-
品牌国电南瑞
-
型号NSR3697
-
货号0123
-
材质金属
-
类型保护装置
-
适用范围用于 110kV 及以下电压等级的电网和发电厂厂用电系统
-
重量5kg
-
规格常规
-
加工定制否
-
是否进口否
-
产地南京
产品简介：

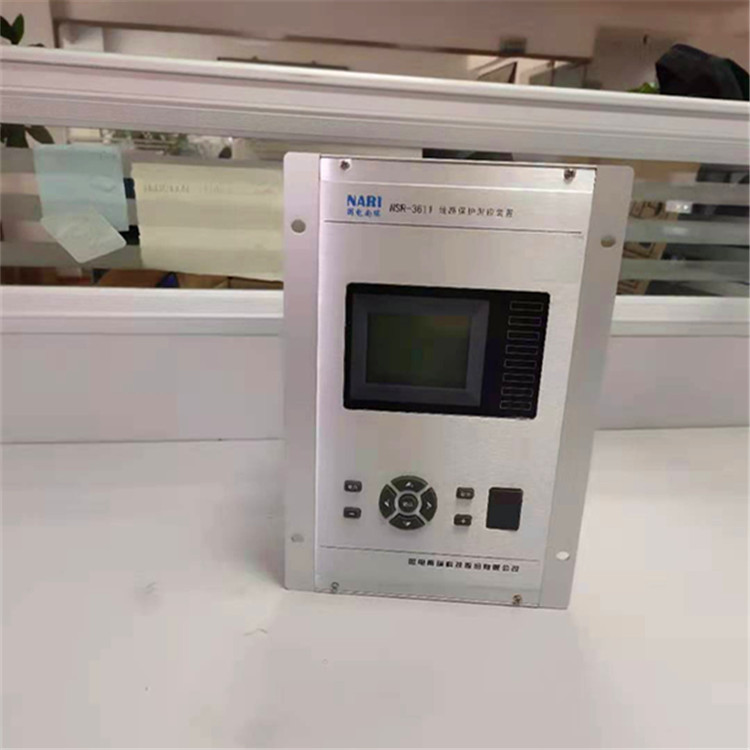

产品详情：国电南瑞NSR3697保护工作
1复合电压阻挡过电流
三级复合电压闭锁过流保护可以通过控制字分别实现该级的开关和后退以及复合电压闭锁。
过流保护的主要标准是：Imax>Inzd。其中Imax是相电流，Inzd是每个部分的过电流设定值。
复合电压阻断的条件是：Upp.minU2BS。其中：Upp.min是*小线路电压ULBS
是低电压阻断过电流设定值，U2是负序电压，U2BS是负序列电压阻断过电流设定值。
当当PT断开时，复合电压闭锁的标准变成无效。如果注资了总线PT断线闭锁（PTDXBS），则开展了投资
复合电压过流出口受阻；如果总线PT断线闭锁（PTDXBS）淡出，则复合电压闭锁的过电流将敞开
变为纯过流protect。
过流第1节和过电流第2节固定为定时限protection；可以通过控制字选取过流部分3为固定时间或反时限，反时间
受限功能遵循国际电工委员会（IEC255-4）和英国标准标准（BS142.1996），并用到以下三个标准机能
2额外的过电流
外加过电流保护的主要标准是：MImax>Inzd。其中MImax是CT采集的相电流，每个Inzd是
段过流定值。
额外的过电流可以化解由于变量CT变比的使用而引致的故障次级电流过小的疑问，这会影响过电流保护的精度。
3高压侧零序过电流
在接地系统，电阻小的接地系统或电线出口更多的不接地系统中，接地零序电流比起大，可以
将高压侧零序过流保护作为所采用变压器的高压侧接地保护，每个保护部分均通过控制字独立敞开和关闭。零序电流时
当它大于零序过流定值并达到其时间限制时采取行动。
4低压侧的零序过电流
将低压侧零序过流保护的三个部分配置为所用变压器的低压侧接地保护，每个保护部分均通过控制字独立开启和关闭。当为零时
序当前大于零序过流定值，并且已达到时间限制。
低压侧零序过流1段和低压侧零序过流 2段固定为定时限protection；低压侧零序过流3可以控制
字选择是确定时间或反时限，反时限属性与过电流三级反时限公式相同。
其中：Ip是低压侧零序过流 3段定值；tp是低压侧零序过流3个时间限制；I是故障电流；t 是测算得出的
反时限。
5负序过流protect
配置两阶段负序过电流保护，以体现不抵消可变负载，变压器内部短路故障和外部非对称故障。
保护的每个部分均由控制字独立敞开和关闭，当负序电流大于负序过电流设定值并达到其时间限制时，它将起作用。
6低压保护
配置低压保护，低压保护电压设置和动作延迟可独立调节。
通过TWJ位置锁定开展低压保护。
当总线三相线的电压最低电压设置值时，经过设置延迟后，低压保护将起作用；为了防止三相TV断开连接，
配置低电流阻断元件，以防止低压保护误操作。
7零序过压保护
配置零序过电压保护，默认为警报，可以设置为通过控制字跳闸。
当零序电压设置为自产生模式时，为了防止在断开总线PT时零序电压保护时有发生故障，使用了低电流阻断。
低电流设定值固定为0.06in。
8过载报警
当相该电流大于过载警报电流的设定值，并且在达到过载时间限制时发出警报。
9非电力保护
配置4个路非功率延迟保护，每个延迟设置可以独立设置（可以设置为10000秒），并且可以通过软压力板开展设置
退休：可以通过控制字将每个非电力延迟保护选取为警报或跳闸。
NSR-3697所用到的可变保护测控设备适用于间接接地或小型电气设备
接地电阻系统中的发电站变压器和接地变压器的保护和监视装置可以分散或集中安装在开关柜中
组屏安装在控制室中。
